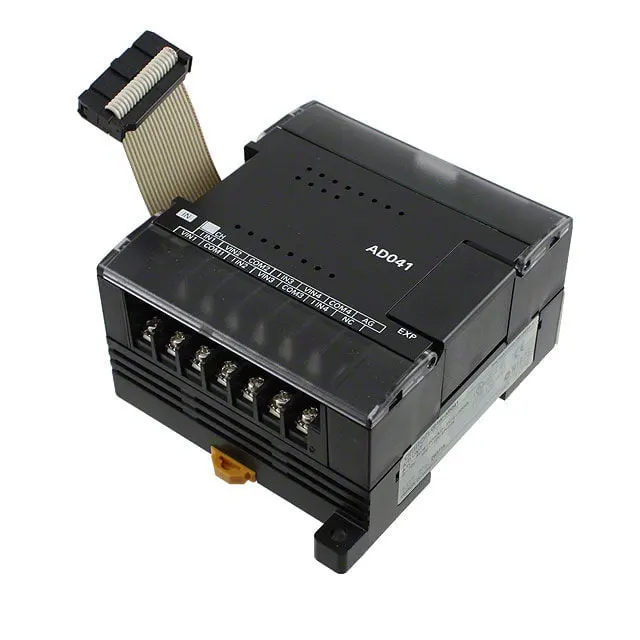

Omron CP1W-AD041

Omron CP1W-AD041 ialah modul pengembangan input analog 4 saluran yang dipadankan secara eksklusif dengan pengawal logik boleh atur cara siri CP1E. Ia boleh menukar isyarat arus 4-20mA luaran atau isyarat analog voltan 0-10V kepada isyarat digital yang boleh diiktiraf oleh PLC, supaya sistem kawalan boleh mengumpul dan memproses parameter fizikal yang berubah-ubah secara berterusan.

Setiap saluran menyokong tetapan julat isyarat bebas, yang boleh menyesuaikan secara fleksibel kepada pelbagai jenis penderia dan keadaan kerja di tapak. Teknologi pembuatan asal Omron menjamin kestabilan modul dalam operasi berterusan jangka panjang, dan saiz padat tidak akan mengambil ruang pemasangan tambahan dalam kabinet elektrik.

Spesifikasi Teknikal Teras

· Bilangan saluran input:4 saluran input analog terpencil

· Jenis isyarat yang disokong:Voltan DC 0-10V, arus DC 4-20mA

· Resolusi:1/4000 (skala penuh)

· Kelajuan penukaran:150μs setiap saluran

· Ketepatan:±0.3% skala penuh (25°C suhu persekitaran)

· Bekalan kuasa:Dikuasakan oleh hos CP1E PLC, tiada bekalan kuasa luaran diperlukan

· Kaedah pemasangan:Serasi dengan pemasangan rel Omron DIN, boleh dipasang terus pada bas pengembangan CP1E

· Suhu persekitaran operasi:0°C hingga 55°C, suhu penyimpanan: -20°C hingga 75°C

· Kelembapan:5% hingga 95% RH (tiada pemeluwapan)

Perbandingan Modul Input Analog Omron Serupa

Omron menyediakan spesifikasi berbeza bagi modul pengembangan analog untuk PLC siri CP. Untuk kemudahan pelanggan memilih produk yang betul, kami telah menyusun parameter teras beberapa model biasa untuk perbandingan seperti berikut:

Daripada hasil perbandingan, dapat dilihat bahawa CP1W-AD041 mempunyai kelebihan kos yang lebih jelas apabila anda perlu mengumpul 3-4 isyarat analog pada platform CP1E.

Berbanding dengan CP1W-AD021 2 saluran, kos saluran unit CP1W-AD041 dikurangkan sebanyak kira-kira 15%, yang lebih sesuai untuk aplikasi sistem kawalan bersaiz sederhana.

Tidak seperti modul berketepatan tinggi siri CJ, CP1W-AD041 diletakkan untuk kawalan industri am, dan ketepatannya dapat memenuhi sepenuhnya kebanyakan keperluan pengesanan industri ringan, pembungkusan, rawatan air dan industri lain, dan harganya hanya 1/3 daripada modul mewah.

Penyelesaian Padanan yang Disyorkan

1. Memadankan dengan Hos PLC

CP1W-AD041 dibangunkan khas untuk PLC siri Omron CP1E, yang boleh dikembangkan terus pada hos siri CP1E N, siri E dan siri S.

Satu hos CP1E boleh menyambung sehingga 3 modul pengembangan CP1W termasuk CP1W-AD041, iaitu, sehingga 12 saluran input analog boleh dikembangkan, yang boleh memenuhi keperluan pemerolehan isyarat kebanyakan peralatan automasi bersaiz kecil dan sederhana.

Jika anda menggunakan hos lama siri CP1H atau CP1L, model ini juga serasi, tetapi anda perlu mengesahkan versi perisian tegar hos sebelum membeli.

Jika anda perlu mengembangkan lebih daripada 12 saluran, kami mengesyorkan agar anda memadankan hos CP1E-N60 dengan kapasiti yang lebih tinggi, yang boleh menyokong lebih banyak modul pengembangan untuk memenuhi permintaan.

2. Padanan dengan Modul Pengembangan Lain

Mengikut senario aplikasi yang berbeza, kami menyediakan gabungan padanan biasa berikut:

· Sistem pengesanan suhu dan tekanan yang kecil: CP1E-N20 + 1 x CP1W-AD041 + 1 x sensor suhu + 1 x sensor tekanan, gabungan ini boleh mengumpul 2 isyarat suhu dan 2 isyarat tekanan pada masa yang sama, kos dikawal dalam lingkungan $300, yang sangat sesuai untuk peralatan ujian industri kecil.

· Sistem kawalan paras cecair berbilang saluran: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 isyarat input paras cecair, 2 isyarat pelarasan output analog, boleh merealisasikan pelarasan paras cecair automatik 4 tangki simpanan, yang digunakan secara meluas dalam rawatan air kecil dan peralatan pemprosesan makanan.

· Pemerolehan kelajuan penyongsang berbilang paksi: CP1E-N30 + 1 x CP1W-AD041 + 4 x penukar frekuensi dengan output analog, kumpulkan frekuensi output dan isyarat semasa 4 penyongsang dalam masa nyata, merealisasikan pemantauan terpusat sistem penyampaian, yang boleh meningkatkan kestabilan operasi peralatan dengan berkesan.

3. Penyesuaian Penderia

CP1W-AD041 menyokong output voltan 0-10V dan penderia keluaran arus 4-20mA pada masa yang sama, penderia industri yang paling biasa di pasaran boleh disambungkan terus tanpa modul penukaran tambahan, termasuk pemancar tekanan, pemancar suhu, penderia tahap ultrasonik, penderia aliran, penderia anjakan, dsb.

Jika sensor anda mengeluarkan julat isyarat yang berbeza, anda juga boleh melaraskan julat melalui program PLC untuk menyesuaikan diri, yang mempunyai fleksibiliti tinggi.

Senario Aplikasi Biasa

· Peralatan pembungkusan industri ringan:kumpulkan tekanan filem pembungkusan dan suhu bahagian pengedap, laraskan parameter dalam masa nyata untuk memastikan kualiti pembungkusan

· Sistem rawatan air:mengumpul paras cecair tangki air, aliran saluran paip dan nilai PH, dan merealisasikan permulaan dan berhenti automatik pam air

· Sistem kawalan suhu malar:kumpulkan output isyarat suhu oleh pemancar, dan keluarkan isyarat kawalan melalui modul output analog yang sepadan untuk melaraskan kuasa pemanasan

· Jentera tekstil:kumpulkan isyarat ketegangan benang, laraskan kelajuan roller suapan untuk mengekalkan kestabilan ketegangan

· Peralatan ujian automatik:kumpulkan berbilang isyarat analog daripada bangku ujian untuk rakaman dan pertimbangan data, bukannya ujian manual untuk meningkatkan kecekapan

Sokongan Perkhidmatan Selepas Jualan

Semua modul Omron CP1W-AD041 yang dijual oleh Automasi Cahaya Terapung menyediakan perkhidmatan waranti selepas jualan selama 12 bulan. Semasa tempoh jaminan, jika terdapat sebarang masalah kualiti kerosakan bukan manusia, kami akan memberikan penggantian percuma atau bayaran balik penuh.

Kami mempunyai jurutera teknikal profesional yang boleh memberi anda perundingan teknikal percuma, termasuk panduan pendawaian, tetapan program dan soalan lain yang berkaitan.

Untuk pesanan pukal, kami boleh memberikan diskaun pukal tambahan, dan dasar keutamaan khusus boleh dihubungi oleh kakitangan jualan kami untuk rundingan.

Kapasiti Bekalan dan Jaminan Sumber

Automasi Cahaya Terapung telah mewujudkan hubungan bekalan koperasi yang stabil jangka panjang dengan pengedar rasmi rasmi Omron dan pembekal saluran berskala besar.

Pada masa ini, inventori spot CP1W-AD041 di gudang kami di China dan Amerika Syarikat telah mencapai 120+ unit, yang boleh memenuhi permintaan pengeluaran percubaan prototaip kelompok kecil dan perolehan kumpulan besar set lengkap peralatan.

Semua produk yang dijual oleh kami adalah 100% produk baharu asli, yang boleh memberikan sijil pemeriksaan kualiti kilang asal Omron dan sijil kelayakan kelompok.

Kami menyokong pemeriksaan kilang pihak ketiga, sebarang masalah kualiti produk yang tidak memenuhi piawaian asal kilang boleh dikembalikan atau diganti tanpa syarat dalam tempoh 12 bulan.

Dari segi logistik, kami menyokong DHL, FedEx, UPS dan saluran ekspres global yang lain, dan pesanan boleh dihantar dalam masa 24 jam selepas pembayaran, dan wilayah Eropah dan Amerika Utara umum boleh dihantar dalam masa 3-7 hari bekerja.

Untuk pelanggan kejuruteraan koperasi jangka panjang, kami boleh menyediakan perkhidmatan simpanan inventori bergulir untuk memastikan projek anda tidak akan menjejaskan kemajuan pembinaan kerana kekurangan aksesori.

Soalan Lazim

S: Bagaimanakah cara saya memasang Omron CP1W-AD041?

J: CP1W-AD041 bersambung terus ke sebelah kanan Unit CPU atau unit pengembangan sebelumnya melalui penyambung pengembangan. Untuk memasang:

1. Palamkan kabel penyambung I/O pengembangan modul ke dalam penyambung pengembangan Unit CPU atau unit pengembangan sebelumnya.

2. Lekatkan modul pada rel DIN.

3. Jika unit pengembangan tambahan diperlukan, pengembangan selanjutnya boleh dilakukan melalui penyambung pengembangan di sebelah kanan modul.

Nota: Kabel penyambung I/O pengembangan disambungkan secara kekal pada modul dan tidak boleh ditanggalkan. Jangan sentuh kabel semasa operasi untuk mengelakkan kerosakan yang disebabkan oleh elektrik statik.

S: Adakah CP1W-AD041 menyokong purata?

A: Ya, memang begitu. Purata boleh didayakan atau dilumpuhkan secara individu untuk setiap saluran dalam tetapan julat input.

Apabila purata didayakan, modul mengeluarkan nilai purata berbilang sampel, yang membantu menyekat bunyi isyarat.

S: Adakah CP1W-AD041 menyokong pengesanan putus wayar?

A: Ya, memang begitu. CP1W-AD041 menampilkan pengesanan putus wayar untuk julat input 1–5 V dan 4–20 mA. Modul ini boleh mengesan keadaan tidak normal jika wayar isyarat sensor putus.
