Cahaya Terapungmenyediakan komponen automasi industri untuk pengilang yang mencari penyelesaian penderiaan dan kawalan yang boleh dipercayai. TheIFM LK3122penderia aras elektronik menawarkan pengesanan aras cecair kapasitif, fungsi pensuisan boleh dikonfigurasikan, output analog dan komunikasi IO-Link, menjadikannya pilihan praktikal untuk memantau cecair yang serasi dalam peralatan industri.
IFM LK3122 ialah sensor tahap elektronik yang direka untuk aplikasi yang melibatkan air, penyejuk berasaskan air, minyak dan cecair yang serupa. Probe 264 mmnya menggabungkan julat penderiaan aktif 195 mm, manakala output pensuisan boleh dikonfigurasikan dan output analog menyokong keperluan pemantauan dan kawalan yang berbeza. Dengan voltan kendalian 18–30 V DC dan komunikasi IO-Link, sensor boleh disepadukan ke dalam seni bina automasi yang sesuai. Panduan ini menerangkan prinsip kerjanya, spesifikasi teknikal yang penting, pertimbangan aplikasi, keperluan pemasangan dan kriteria pemilihan untuk membantu jurutera dan pasukan pembelian menentukan sama ada ia sepadan dengan peralatan mereka.
Jadual Kandungan
- Apakah IFM LK3122?
- Bagaimana Sensor Berfungsi?
- Spesifikasi Teknikal Utama
- Ciri-ciri Utama dan Faedah
- Aplikasi Perindustrian Biasa
- Pertimbangan Pemasangan dan Konfigurasi
- Cara Memilih Penderia Tahap Yang Tepat
- Penyelenggaraan dan Penyelesaian Masalah
- Soalan Lazim
- Kesimpulan

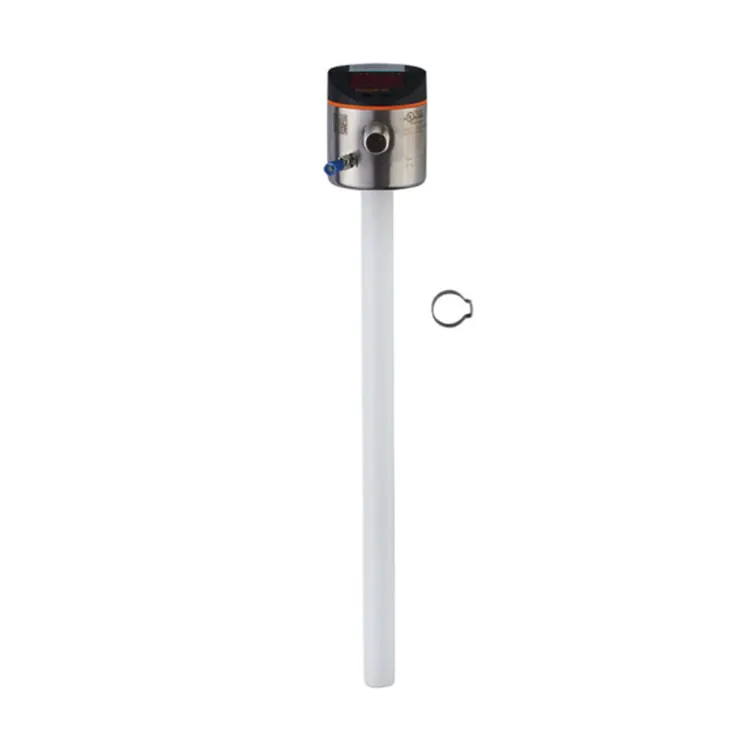

Apakah IFM LK3122?
IFM LK3122 ialah sensor tahap elektronik yang dihasilkan oleh ifm electronic. Tidak seperti suis apungan konvensional yang terutamanya mengesan kedudukan mekanikal, model ini menggunakan prinsip pengukuran kapasitif untuk mengesan perubahan dalam tahap cecair yang serasi di sepanjang probe penderiaannya.
Penderia bertujuan untuk aplikasi yang melibatkan air, pelincir penyejukan berasaskan air, minyak, media berasaskan minyak, dan cecair dengan ciri yang serupa. Output elektroniknya membenarkan tahap yang diukur untuk dimasukkan ke dalam proses pemantauan dan kawalan industri.
Bagi jurutera penyelenggaraan, penyepadu peralatan dan pereka sistem automasi, pertimbangan utama bukan sekadar nombor model. Ia adalah sama ada julat aktif sensor, keserasian bendalir, had suhu, konfigurasi output dan keadaan pemasangan sepadan dengan aplikasi sebenar.
Pembeli boleh menyemak maklumat produk IFM LK3122 dari Floating Light dan membandingkan butiran yang disenaraikan dengan dokumentasi pengilang sebelum membuat pesanan.
Bagaimana Sensor Berfungsi?
Pengukuran aras kapasitif bergantung pada perubahan dalam kapasiti elektrik yang berkaitan dengan kehadiran medium di sekeliling elemen penderiaan. Apabila paras cecair berubah di sepanjang probe, sensor menilai tindak balas elektrik yang sepadan dan menentukan ukuran yang berkaitan dengan aras.
LK3122 menyediakan output boleh dikonfigurasikan untuk menghantar maklumat berguna kepada pengawal atau sistem pemantauan. Bergantung pada tetapan pemasangan dan parameter, isyarat ini boleh menyokong pemantauan tahap, pengesanan ambang dan tindak balas peralatan automatik.
Memahami Pilihan Outputnya
- Output pensuisan digital:Menyokong tindakan berasaskan ambang, seperti memberi isyarat apabila tahap yang diukur mencapai titik set yang dikonfigurasikan.
- Keluaran analog:Menyediakan isyarat arus atau voltan yang boleh dikonfigurasikan untuk peralatan kawalan yang serasi.
- IO-Link:Mendayakan komunikasi digital, pengenalpastian peranti, parameterisasi dan fungsi diagnostik yang disokong melalui induk IO-Link yang serasi.
Fungsi ini membolehkan pereka bentuk sistem memilih kaedah penyepaduan yang sesuai tanpa mengandaikan bahawa setiap pemasangan akan menggunakan semua output yang tersedia secara serentak.
Spesifikasi Teknikal Utama
Menyemak data teknikal sebelum pembelian membantu mengelakkan ketidakpadanan antara penderia dan mesin sasaran. Jadual berikut meringkaskan spesifikasi penting yang diterbitkan untuk IFM LK3122.
| Parameter | Spesifikasi | Kepentingan Praktikal |
|---|---|---|
| Jenis produk | Sensor tahap elektronik | Direka untuk pengesanan paras cecair |
| Prinsip pengukuran | Kapasitif | Mengesan perubahan tahap melalui penderiaan kapasitif |
| Panjang kuar | 264 mm | Penting untuk kedalaman tangki dan reka bentuk pelekap |
| Julat penderiaan aktif | 195 mm | Mentakrifkan bahagian pengukuran aktif |
| Zon tidak aktif | 53 mm di bahagian atas; 16 mm di bahagian bawah | Mesti dipertimbangkan apabila meletakkan probe |
| Voltan kendalian | 18–30 V DC | Memerlukan bekalan kuasa DC yang serasi |
| Menukar output | PNP/NPN; boleh dikonfigurasikan biasanya terbuka atau biasanya ditutup | Menyokong input kawalan digital yang serasi |
| Keluaran arus analog | 4–20 mA, arah boleh dikonfigurasikan | Sesuai untuk modul input analog yang serasi |
| Keluaran voltan analog | 0–10 V, arah boleh dikonfigurasikan | Memerlukan input voltan yang serasi |
| IO-Link | Versi 1.1 | Menyokong integrasi digital yang serasi |
| Ralat mengukur | ±5% daripada nilai akhir | Perlu dipertimbangkan apabila menentukan toleransi kawalan |
| Suhu persekitaran | 0–60°C | Berkaitan dengan persekitaran pemasangan sensor |
Penting:Suhu sederhana yang dibenarkan sensor bergantung pada cecair dan aksesori pemasangan. Untuk penyejuk berasaskan air dan air, julat yang diterbitkan ialah 0–35°C, dengan 35–65°C mungkin menggunakan tiub iklim E43100 yang ditentukan. Untuk minyak, julat yang diterbitkan ialah 0–70°C. Rujuk halaman produk IFM rasmi dan dokumentasi teknikal untuk syarat dan sekatan operasi yang lengkap.
Ciri-ciri Utama dan Faedah
Beberapa ciri menjadikan LK3122 bernilai dinilai untuk projek pemantauan cecair industri.
1. Pelbagai Kemungkinan Output
Gabungan output pensuisan, output analog dan komunikasi IO-Link memberikan jurutera beberapa pilihan penyepaduan. Konfigurasi yang sesuai bergantung pada pengawal, keperluan pemantauan dan parameter yang dipilih.
2. Fungsi Pensuisan Boleh Dikonfigurasikan
Titik set dan titik set semula boleh dikonfigurasikan dalam julat pelarasan yang ditentukan. Ini menyokong aplikasi di mana pengawal mesti bertindak balas kepada paras cecair yang ditentukan dan bukannya hanya memaparkan ukuran.
3. Zon Pengukuran Aktif yang Ditakrifkan
Julat aktif 195 mm membantu jurutera merancang penempatan probe dalam tangki padat dan takungan peralatan. Kedudukan yang betul adalah penting kerana bahagian tidak aktif tidak menyediakan fungsi pengukuran yang sama seperti zon aktif.
4. Integrasi Perindustrian
Bekalan 18–30 V DC dan pilihan output boleh dikonfigurasikan menjadikan LK3122 sesuai untuk penilaian dalam sistem automasi yang serasi. Ciri-ciri elektrik, had beban dan keperluan sambungan hendaklah disemak terhadap dokumentasi pengawal sebelum pentauliahan.
Aplikasi Perindustrian Biasa
Penderia boleh dipertimbangkan untuk tugas pemantauan cecair yang serasi dalam peralatan industri, dengan syarat keadaan sederhana dan operasi berada dalam had yang diterbitkan.
- Takungan penyejuk alatan mesin:Pantau pelincir penyejukan berasaskan air dan berikan isyarat berkaitan aras kepada kawalan mesin.
- Peralatan hidraulik:Pantau minyak hidraulik yang serasi dalam takungan di mana geometri probe dan suhu minyak memenuhi spesifikasi.
- Sistem air industri:Kesan perubahan paras cecair dalam tangki air dan penutup peralatan yang sesuai.
- Sistem pelinciran:Pemantauan tahap sokongan untuk pelincir yang serasi dalam jentera.
- Peralatan automatik:Sediakan isyarat pensuisan atau analog untuk penyepaduan ke dalam susunan pemantauan berasaskan PLC yang sesuai.
Ini adalah kategori aplikasi yang berpotensi dan bukannya jaminan kesesuaian. LK3122 tidak dimaksudkan untuk setiap proses cecair atau industri. Pengilang menyenaraikan sekatan untuk media konduktif atau pelekat yang kuat, bahan berbutir, asid, alkali, pemprosesan makanan dan aplikasi penyaduran elektrik. Sahkan keadaan medium dan proses yang tepat sebelum pemilihan.
Pertimbangan Pemasangan dan Konfigurasi
Pemasangan yang betul mempunyai kesan langsung terhadap kebolehpercayaan pengukuran dan keberkesanan strategi kawalan.
- Periksa geometri tangki.Sahkan bahawa panjang probe dan susunan pelekap sesuai dengan kedalaman pemasangan yang tersedia.
- Letakkan zon aktif dengan betul.Ambil kira zon tidak aktif atas 53 mm dan zon tidak aktif 16 mm bawah apabila menentukan titik pengukuran yang diperlukan.
- Sahkan keserasian sederhana.Periksa sifat cecair, ciri dielektrik dan suhu terhadap had pengeluar.
- Sahkan sambungan elektrik.Padankan voltan bekalan, logik pensuisan, jenis isyarat analog dan keperluan beban dengan pengawal.
- Konfigurasikan parameter pengukuran.Tetapkan titik pensuisan dan set semula yang diperlukan, tingkah laku output dan parameter lain mengikut arahan pengendalian.
- Uji di bawah keadaan operasi sebenar.Sahkan tindak balas keluaran pada paras cecair yang mewakili sebelum meletakkan mesin ke dalam operasi rutin.
Untuk komunikasi digital, sahkan juga induk IO-Link, konfigurasi peranti dan fail perihalan peranti yang serasi jika diperlukan.
Cara Memilih Penderia Tahap Yang Tepat
Apabila membandingkan IFM LK3122 dengan penderia tahap elektronik lain, pertimbangkan aplikasi lengkap dan bukannya memilih model semata-mata mengikut harga atau panjang probe nominal.
| Faktor Pemilihan | Soalan untuk Ditanya |
|---|---|
| Keserasian cecair | Adakah medium diluluskan untuk digunakan dengan sensor kapasitif ini? |
| Julat ukuran | Adakah julat aktif 195 mm meliputi variasi aras yang diperlukan? |
| Suhu | Adakah kedua-dua suhu ambien dan cecair berada dalam had yang dibenarkan? |
| Antara muka kawalan | Adakah PLC menerima isyarat pensuisan, arus, voltan atau IO-Link yang dipilih? |
| Pemasangan | Bolehkah probe dipasang dengan zon tidak aktif yang diperlukan diambil kira? |
| Perolehan | Bolehkah pembekal mengesahkan model, keadaan, ketersediaan dan dokumentasi yang tepat? |
Jurutera juga harus menilai sama ada pengukuran tahap berterusan, pengesanan ambang, atau prinsip penderiaan yang berbeza adalah paling sesuai. Penderia yang berfungsi dengan baik dalam satu takungan mungkin tidak sesuai untuk konfigurasi medium atau proses lain.
Penyelenggaraan dan Penyelesaian Masalah
Pemeriksaan rutin boleh membantu mengenal pasti masalah pemasangan atau konfigurasi sebelum ia mengganggu pengeluaran.
- Periksa probe dan susunan pelekap untuk pencemaran atau kerosakan fizikal.
- Sahkan voltan bekalan dan sambungan elektrik jika sensor tidak bertindak balas seperti yang diharapkan.
- Periksa titik pensuisan dan set semula apabila gelagat penggera berbeza daripada urutan kawalan yang dimaksudkan.
- Bandingkan bacaan analog dengan nilai yang dijangkakan dan sahkan bahawa input PLC dikonfigurasikan untuk jenis isyarat yang betul.
- Semak komunikasi IO-Link dan parameter peranti apabila menggunakan antara muka digital.
- Rujuk arahan pengendalian sebelum membersihkan, menukar tetapan, atau mengembalikan peralatan kepada servis.
Selang penyelenggaraan hendaklah berdasarkan persekitaran operasi sebenar, sifat cecair yang dipantau, dan cadangan pengeluar peralatan.
Soalan Lazim
1. Apakah jenis penderia IFM LK3122?
IFM LK3122 ialah sensor tahap kapasitif elektronik yang direka untuk mengesan tahap cecair yang serasi. Ia menyediakan output pensuisan boleh dikonfigurasikan, output analog, dan komunikasi IO-Link.
2. Apakah julat penderiaan aktif IFM LK3122?
Probe adalah 264 mm panjang, dengan julat penderiaan aktif 195 mm. Zon tidak aktif yang dinyatakan ialah 53 mm di bahagian atas dan 16 mm di bahagian bawah. Dimensi ini harus dimasukkan dalam pelan pemasangan.
3. Cecair manakah yang boleh dipantau oleh IFM LK3122?
Media yang dimaksudkan termasuk air, penyejuk berasaskan air, minyak, media berasaskan minyak dan cecair serupa yang memenuhi syarat yang ditetapkan. Media konduktif atau pelekat yang kuat dan aplikasi kimia atau industri tertentu dikecualikan. Sentiasa semak maklumat keserasian pengeluar.
4. Bolehkah IFM LK3122 menyambung ke PLC?
Ya, ia boleh disepadukan dengan PLC yang serasi menggunakan output pensuisannya, keluaran arus atau voltan analog, atau antara muka IO-Link. Kaedah yang dipilih mesti sepadan dengan input elektrik dan keupayaan komunikasi PLC.
5. Apakah bekalan kuasa yang diperlukan oleh IFM LK3122?
Voltan operasi yang ditentukan ialah 18–30 V DC. Sahkan bekalan kuasa, pendawaian, beban output dan keperluan sambungan menggunakan dokumentasi teknikal sebelum pemasangan.
6. Bagaimanakah pembeli boleh mengesahkan model yang betul sebelum membuat pesanan?
Semak penetapan model penuh, dokumentasi pengilang, keadaan produk dan sebarang maklumat kebolehkesanan yang tersedia. Pembeli juga boleh memberikan keperluan aplikasi mereka kepada Floating Light untuk membantu mengesahkan model yang diminta dan butiran pembelian.
Kesimpulan
IFM LK3122 menawarkan pengesanan aras cecair kapasitif, fungsi output boleh dikonfigurasikan, dan sambungan IO-Link untuk aplikasi pemantauan industri yang sesuai. Julat penderiaan aktif 195 mm dan had operasi yang ditetapkan menjadikan penilaian aplikasi yang teliti penting. Dengan mengesahkan keserasian sederhana, geometri pemasangan, suhu dan keperluan pengawal sebelum membeli, jurutera boleh membuat pemilihan sensor yang lebih termaklum.
Mencari IFM LK3122 untuk projek automasi anda? Lampu Terapung boleh membantu anda menyemak maklumat model, menyemak ketersediaan produk dan menilai keperluan pembelian untuk aplikasi anda. Lawati halaman produk IFM LK3122 kami atau terokai produk automasi industri kami. Jika anda memerlukan bantuan dengan pengesahan model, harga atau kuantiti pesanan,hubungi kamiuntuk membincangkan keperluan anda dan mengenal pasti penyelesaian yang sesuai.
