Ringkasan Artikel:Pengukuran jarak yang tepat adalah penting untuk automasi industri yang boleh dipercayai, pengendalian bahan yang cekap dan kualiti pengeluaran yang konsisten. TheIFM O1D100sensor jarak fotoelektrik menawarkan pengukuran optik bukan sentuhan, fungsi pensuisan boleh dikonfigurasikan, pilihan keluaran analog dan komunikasi IO-Link untuk pelbagai aplikasi kilang.Cahaya Terapungmembantu pembeli industri mendapatkan komponen automasi dan menilai keserasian sensor untuk peralatan mereka. Panduan ini meneroka spesifikasi utama IFM O1D100, prinsip operasi, aplikasi praktikal, pertimbangan pemasangan dan kriteria pemilihan.

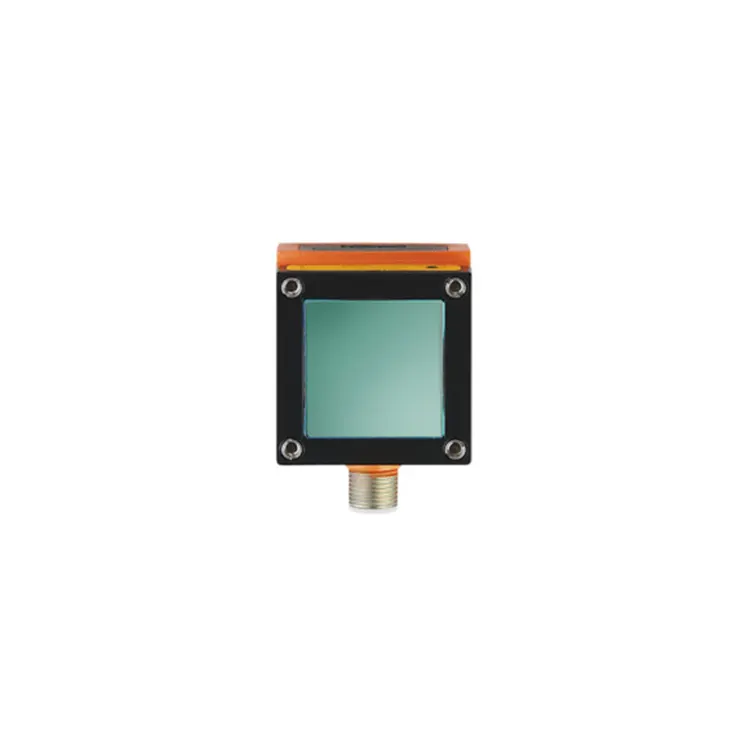

TheIFM O1D100ialah penderia jarak fotoelektrik yang direka untuk aplikasi industri yang memerlukan pengesanan objek tanpa sentuhan dan pengukuran jarak yang boleh dipercayai. Dihasilkan oleh ifm electronic, ia tergolong dalam keluarga O1D penderia jarak optik dan direka bentuk untuk mengukur jarak sehingga 10 meter di bawah keadaan rujukan yang ditetapkan.
Tidak seperti peranti pengukuran mekanikal, sensor jarak fotoelektrik tidak perlu menyentuh objek sasaran. Ini menjadikannya berguna untuk memantau produk yang bergerak, mengesan kedudukan objek dan mengukur jarak di mana sentuhan fizikal boleh mengganggu pengeluaran atau merosakkan bahan sensitif.
O1D100 menggabungkan julat pengesanan boleh dikonfigurasikan dengan output pensuisan dan pilihan output analog. Antara muka IO-Linknya juga menyokong parameterisasi dan pemindahan data sensor kepada sistem automasi yang serasi.
Bagi pengeluar, penyepadu sistem dan pasukan penyelenggaraan, faedah utama ialah keupayaan untuk memasukkan maklumat jarak ke dalam proses kawalan sedia ada tanpa memperkenalkan mekanisme pengukuran mekanikal di titik pengesanan.
Pembeli boleh menyemak halaman produk IFM O1D100 dari Floating Light untuk maklumat produk dan pertanyaan sumber.
Apabila menilai sensor industri, jurutera harus mempertimbangkan lebih daripada jarak pengukuran maksimumnya. Konfigurasi output, keserasian elektrik, perlindungan alam sekitar, keupayaan komunikasi dan ciri permukaan sasaran semuanya mempengaruhi prestasi dunia sebenar.
| Parameter | Spesifikasi |
|---|---|
| Jenis produk | Sensor jarak fotoelektrik |
| Pengeluar | ifm elektronik |
| Model | O1D100 |
| Julat pengukur | 0.2–10 m di bawah syarat rujukan yang ditetapkan |
| Voltan kendalian | 18–30 V DC |
| Reka bentuk keluaran elektrik | DC PNP |
| Keluaran digital | 2 output pensuisan boleh dikonfigurasikan |
| Pilihan keluaran analog | 4–20 mA atau 0–10 V, boleh dikonfigurasikan |
| Antara muka komunikasi | IO-Link COM2, 38.4 kBaud, semakan 1.1 |
| Kadar persampelan | 1–50 Hz |
| Penilaian perlindungan | IP67 |
| Suhu operasi persekitaran | -10°C hingga +60°C |
| Dimensi perumahan | 59 × 42 × 52 mm |
| Kelas perlindungan laser | Kelas 2 |
| Sambungan elektrik | Satu penyambung berkod M12 A lima pin |
Nota: Spesifikasi adalah berdasarkan maklumat produk pengeluar yang diterbitkan. Julat ukuran yang dinyatakan bergantung pada pemantulan sasaran dan keadaan rujukan. Sahkan lembaran data semasa, gambar rajah pendawaian dan keperluan konfigurasi sebelum pemasangan atau perolehan.
Satu pertimbangan pemilihan penting ialah ketepatan pengukuran. Julat maksimum 10 meter tidak bermakna penderia memberikan ketepatan yang sama pada setiap jarak. Warna sasaran, pemantulan permukaan, cahaya ambien dan keadaan operasi boleh mempengaruhi prestasi pengukuran. Jurutera hendaklah merujuk kepada spesifikasi teknikal rasmi IFM O1D100 apabila menentukan toleransi yang boleh diterima.
IFM O1D100 menggunakan pengukuran masa penerbangan optik. Dalam istilah yang mudah, sensor memancarkan cahaya ke arah sasaran dan menilai isyarat yang dikembalikan untuk menentukan jarak. Ini membolehkan peranti mengukur objek tanpa memerlukan sentuhan langsung.
Setelah nilai jarak diperoleh, penderia boleh menggunakan fungsi output yang dikonfigurasikan untuk menyampaikan maklumat kepada pengawal atau sistem automasi yang disambungkan.
Sebagai contoh, barisan pembungkusan boleh menggunakan maklumat jarak untuk mengenal pasti sama ada produk telah mencapai kedudukan yang ditentukan. Pengawal kemudiannya boleh menyelaraskan penghantar, penggerak atau operasi pemeriksaan berdasarkan ambang pengesanan yang dikonfigurasikan.
IO-Link menambah satu lagi lapisan fungsi. Dengan induk dan pengawal yang serasi, juruteknik boleh mengakses data proses yang disokong, melaraskan parameter dan mendapatkan maklumat diagnostik. Ini boleh memudahkan pentauliahan dan mengurangkan keperluan untuk pelarasan manual berulang pada sensor.
IFM O1D100 sesuai untuk banyak tugas automasi kilang di mana pengukuran jarak bukan hubungan menyediakan maklumat berguna untuk proses kawalan. Kesesuaiannya hendaklah sentiasa disahkan terhadap julat yang diperlukan, sifat sasaran, keperluan tindak balas dan persekitaran pemasangan.
Pada barisan pemasangan dan pembuatan, penderia boleh memantau kedudukan bahan kerja, lekapan atau komponen bergerak. Ambang jarak boleh membantu sistem kawalan menentukan sama ada objek berada dalam zon operasi yang dijangkakan sebelum proses seterusnya bermula.
Pendekatan ini boleh menyokong urutan pengendalian berulang dan mengurangkan pergantungan pada suis sentuhan mekanikal dalam aplikasi yang sesuai.
Sistem storan automatik, penghantar dan peralatan pengendalian palet selalunya perlu mengesan kedudukan objek atau menganggarkan jarak antara sasaran dan titik rujukan tetap.
O1D100 boleh memberikan maklumat jarak jauh untuk tugas penentududukan dan pemantauan kehadiran yang dipilih. Walau bagaimanapun, aplikasi yang melibatkan beban palet yang kompleks, berbilang sasaran, atau pengelakan perlanggaran kritikal keselamatan memerlukan penilaian liputan dan keperluan keselamatan peringkat sistem yang berasingan.
Dalam sistem pembungkusan dan pengendalian bungkusan, ukuran jarak boleh membantu menentukan sama ada pakej telah mencapai kedudukan yang ditentukan atau sama ada sasaran berada dalam tetingkap ukuran yang dikonfigurasikan.
Di mana dimensi pakej mesti dikira, jurutera harus menilai susunan sensor dan logik kawalan yang lengkap. Bacaan jarak tunggal tidak secara automatik menyediakan ukuran tiga dimensi yang lengkap bagi sesuatu pakej.
Jentera industri mungkin memerlukan pemantauan berterusan atau berkala bagi kedudukan komponen, aras bahan, atau jarak yang berubah-ubah. Output analog O1D100 boleh berguna apabila pengawal memerlukan isyarat berkaitan jarak dan bukannya keadaan hidup/mati yang mudah.
Sebelum menggunakannya untuk pengukuran aras atau memantau permukaan yang tidak teratur, sahkan bahan sasaran, penderiaan geometri, keadaan persekitaran dan toleransi ukuran yang diperlukan.
Penyepaduan yang betul bermula dengan keserasian elektrik dan pemahaman yang jelas tentang cara pengukuran akan digunakan. Malah sensor yang berkebolehan mungkin menghasilkan keputusan sistem yang tidak boleh dipercayai jika tetapan output atau konfigurasi pengawalnya tidak betul.
Untuk penyepaduan PLC, semak spesifikasi input elektrik dan logik penskalaan pengawal yang dipilih. Jangan menganggap bahawa setiap protokol komunikasi yang disenaraikan untuk produk automasi lain disokong secara langsung oleh O1D100. Antara muka komunikasi yang didokumenkan ialah IO-Link; sebarang penyepaduan peringkat rangkaian mungkin memerlukan induk atau get laluan yang serasi.
Penderia jarak terbaik ialah yang memenuhi keperluan operasi sebenar aplikasi, tidak semestinya model dengan julat nominal terbesar. Perbandingan berstruktur membantu pembeli mengelak daripada memilih peranti yang tidak sesuai untuk bahan sasaran atau sistem kawalan.
| Faktor Pemilihan | Apa yang Perlu Disemak | Mengapa Ia Penting |
|---|---|---|
| Jarak pengukuran | Jarak kerja minimum, biasa dan maksimum | Memastikan sasaran kekal dalam julat yang boleh digunakan. |
| Permukaan sasaran | Warna, pemantulan, tekstur dan dimensi | Mempengaruhi kualiti dan kebolehpercayaan isyarat optik yang dikembalikan. |
| Ketepatan yang diperlukan | Ralat pengukuran yang dibenarkan pada jarak sebenar | Menghalang penderia jarak jauh daripada digunakan melebihi toleransi praktikalnya. |
| Keserasian output | Input PNP, saluran analog atau sokongan IO-Link | Memastikan sensor boleh berkomunikasi dengan sistem kawalan. |
| Persekitaran operasi | Suhu, habuk, kelembapan, getaran dan cahaya persekitaran | Membantu menentukan sama ada penderia boleh beroperasi dengan pasti pada titik pemasangan. |
| Keperluan tindak balas | Kadar pensampelan dan masa kitaran mesin | Memastikan kemas kini ukuran sesuai untuk kelajuan proses. |
| Ruang pemasangan | Dimensi perumahan, kedudukan pelekap dan akses kabel | Menyokong penyepaduan dan penyelenggaraan mekanikal yang mudah. |
Apabila membandingkan O1D100 dengan sensor lain, semak spesifikasi rasmi kedua-dua produk dalam keadaan yang setanding. Perbezaan dalam prinsip pengukuran, sasaran rujukan, fungsi output dan penilaian alam sekitar boleh menjadikan spesifikasi tajuk mengelirukan.
Pasukan pembelian juga harus mengesahkan penetapan model yang tepat, keadaan produk, masa utama, syarat jaminan dan ketersediaan dokumentasi teknikal sebelum membuat pesanan.
Amalan pemasangan yang baik membantu mengekalkan ukuran yang konsisten dan meminimumkan penyelesaian masalah yang tidak perlu. Walaupun IFM O1D100 mempunyai penarafan perlindungan IP67, keadaan pemasangan dan ciri sasaran masih mempengaruhi prestasi praktikal.
Untuk aplikasi yang melibatkan habuk atau kabus minyak, sediakan jadual penyelenggaraan berdasarkan tahap pencemaran sebenar. Penarafan kepungan tidak menjamin bahawa ukuran optik akan kekal tidak terjejas oleh deposit pada tingkap hadapan sensor.
Jika pengukuran berubah-ubah, periksa penjajaran, pemantulan sasaran, cahaya ambien, sambungan elektrik dan tetapan konfigurasi sebelum menggantikan peranti. Apabila perlu, bandingkan bacaan sensor dengan ukuran rujukan yang diketahui di bawah keadaan terkawal.
Julat ukuran yang diterbitkan ialah 0.2–10 meter di bawah syarat rujukan yang ditetapkan menggunakan sasaran putih dengan 90% remisi. Prestasi sebenar bergantung pada ciri sasaran dan persekitaran operasi.
ya. O1D100 menyokong IO-Link COM2 pada 38.4 kBaud dan semakan IO-Link 1.1. Master IO-Link yang serasi diperlukan untuk mengakses fungsi komunikasi.
ya. Salah satu outputnya boleh dikonfigurasikan untuk isyarat arus 4–20 mA atau isyarat voltan 0–10 V. Julat analog hendaklah dikonfigurasikan agar sesuai dengan keperluan pengukuran aplikasi dan input pengawal.
Penarafan IP67nya memberikan perlindungan terhadap kemasukan habuk dan rendaman sementara di bawah keadaan ujian tertentu. Walau bagaimanapun, pencemaran berat pada tingkap optik boleh menjejaskan kualiti pengukuran, jadi kesesuaian alam sekitar dan keperluan pembersihan harus dinilai untuk setiap pemasangan.
Voltan operasi yang ditentukan ialah 18–30 V DC. Sentiasa ikuti rajah pendawaian rasmi dan sahkan bekalan kuasa dan keperluan input pengawal sebelum menyambungkan sensor.
Pastikan penjajaran yang betul, gunakan bahan sasaran yang mewakili semasa ujian, pastikan tingkap optik bersih dan konfigurasikan kadar pensampelan dan ambang keluaran dengan sewajarnya. Jika bacaan kekal tidak stabil, periksa cahaya ambien, pemantulan permukaan, gangguan elektrik dan jarak operasi.
Pembeli industri boleh menghubungi Floating Light melalui halaman produk IFM O1D100 untuk meminta sebut harga dan mengesahkan stok semasa, aturan penghantaran, dokumentasi produk dan syarat jaminan yang berkenaan.
IFM O1D100 ialah pilihan praktikal untuk aplikasi industri yang memerlukan pengukuran jarak bukan hubungan, kelakuan pensuisan boleh dikonfigurasikan, output isyarat analog dan komunikasi IO-Link. Julat ukurannya sehingga 10 meter di bawah syarat rujukan yang ditetapkan menjadikannya berbaloi untuk menilai kedudukan barisan pengeluaran, pengendalian bahan, pembungkusan dan tugas pemantauan peralatan terpilih.
Kunci kepada pelaksanaan yang berjaya ialah memadankan prestasi pengukuran sebenar sensor dan keupayaan antara muka dengan bahan sasaran, jarak kerja, kitaran mesin dan keadaan persekitaran. Konfigurasi dan pentauliahan yang teliti adalah sama pentingnya dengan memilih model yang betul.
