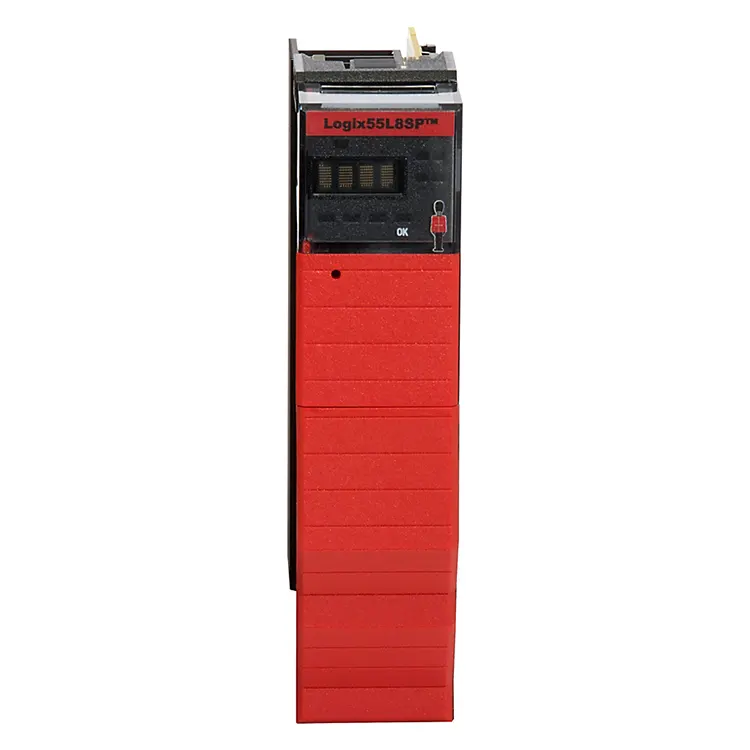

TheAllen-Bradley 1756-L8SPialah Pengawal Rakan Kongsi Keselamatan yang direka untuk seni bina kawalan keselamatan GuardLogix 5580. Dipasang dalam casis ControlLogix bersama pengawal utama GuardLogix 5580 yang serasi, ia membantu menyediakan seni bina pemprosesan yang diperlukan untuk aplikasi keselamatan industri berintegriti tinggi. Panduan ini menerangkan fungsinya, seni bina, spesifikasi, pertimbangan pemasangan, aliran kerja konfigurasi, titik penyelesaian masalah dan pertimbangan pembelian untuk jurutera, pasukan penyelenggaraan, penyepadu sistem dan pembeli automasi industri.
Sistem automasi industri semakin perlu melaksanakan dua kerja pada masa yang sama: mengekalkan operasi mesin yang cekap dan melaksanakan fungsi keselamatan dengan pasti. Dalam seni bina GuardLogix 5580, yangAllen-Bradley 1756-L8SPberfungsi sebagai Pengawal Rakan Kongsi Keselamatan yang dikaitkan dengan pengawal GuardLogix utama yang serasi.
Dokumentasi Automasi Rockwell mengenal pasti 1756-L8SP sebagai sebahagian daripada keluarga pengawal keselamatan GuardLogix 5580. Peranti ini bukan sekadar pemproses PLC kendiri konvensional. Sebaliknya, ia mengambil bahagian dalam seni bina keselamatan sistem dan berfungsi dengan pengawal utama yang serasi. :contentReference[oaicite:0]{index=0}
Perbezaan ini penting apabila memilih peralatan gantian. Kesilapan pembelian biasa ialah menganggap 1756-L8SP sebagai pemproses ControlLogix tujuan am bebas. Fungsi yang dimaksudkan disambungkan secara khusus kepada seni bina keselamatan GuardLogix, jadi keserasian dengan pengawal utama, casis, perisian tegar, konfigurasi projek dan keperluan keselamatan yang berkenaan mesti dipertimbangkan bersama.
Tujuan utama 1756-L8SP adalah untuk mengambil bahagian dalam seni bina pemprosesan berlebihan yang digunakan oleh pengawal keselamatan GuardLogix 5580. Rockwell Automation menyenaraikan 1756-L8SP antara pengawal keselamatan GuardLogix 5580 dan mengenal pasti peranti itu mengikut kod produk 176 dalam maklumat pengawal Studio 5000nya. :contentReference[oaicite:1]{index=1}
Bagi pereka bentuk sistem perindustrian, kelebihan praktikal adalah seni bina: kawalan berkaitan keselamatan boleh disepadukan ke dalam persekitaran automasi berasaskan ControlLogix dan bukannya memerlukan platform kawalan yang berasingan sepenuhnya untuk setiap fungsi keselamatan.
Bergantung pada reka bentuk sistem yang lengkap, seni bina ini boleh menyokong aplikasi yang melibatkan pengawalan mesin, fungsi henti kecemasan, penguncian keselamatan, gerakan selamat, perlindungan proses dan tugas kawalan berkaitan keselamatan yang lain. Keupayaan keselamatan sebenar bergantung pada konfigurasi lengkap yang diperakui, termasuk gabungan pengawal, perisian tegar, I/O keselamatan, reka bentuk aplikasi dan piawaian yang berkenaan.
Salah satu pertimbangan yang paling penting ialah memahami bahawa 1756-L8SP tidak menggantikan pengawal GuardLogix utama. Ia direka bentuk untuk berfungsi dengan pengawal keselamatan GuardLogix 5580 yang serasi.
Keluarga pengawal utama yang serasi termasuk model seperti 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES dan 1756-L85ES. Dokumentasi semasa Rockwell Automation mengenal pasti model ini sebagai pengawal GuardLogix 5580 dan secara berasingan mengenal pasti 1756-L8SP sebagai pengawal keselamatan dalam seni bina yang sama. :contentReference[oaicite:2]{index=2}
Menjalankan aplikasi GuardLogix dan menyelaraskan operasi sistem.
Menyediakan peranan rakan kongsi keselamatan dalam seni bina pengawal.
Menghubungkan peranti keselamatan medan dan fungsi keselamatan mesin.
Untuk projek kritikal keselamatan, jurutera hendaklah sentiasa mengesahkan gabungan pengawal yang tepat dan semakan perisian tegar terhadap dokumentasi teknikal dan pensijilan keselamatan Rockwell Automation yang berkenaan. Data teknikal Rockwell yang diterbitkan menyatakan bahawa keupayaan keselamatan fungsian tertentu bergantung pada semakan perisian tegar dan konfigurasi sistem tertentu. :contentReference[oaicite:3]{index=3}
Spesifikasi teknikal penting apabila merancang penggantian, menilai keadaan kabinet, atau menyemak sama ada pemasangan sedia ada boleh memuatkan modul. Rujukan teknikal yang tersedia mengenal pasti 1756-L8SP sebagai Pengawal Rakan Kongsi Keselamatan yang dipasang pada casis gaya terbuka.
| Parameter | Maklumat 1756-L8SP |
|---|---|
| Keluarga produk | ControlLogix / GuardLogix 5580 |
| Jenis produk | Pengawal Rakan Kongsi Keselamatan |
| Melekap | Casis ControlLogix |
| Kepungan | Gaya terbuka |
| Cabutan semasa | 5 mA pada 1.2 VDC; kira-kira 1.2 A pada 5.1 VDC |
| Suhu operasi | Sehingga -25 hingga 70 °C bergantung pada konfigurasi yang ditentukan |
| Suhu penyimpanan | Kira-kira -40 hingga 85 °C |
| Kelembapan relatif | Sehingga 95%, tidak terkondensasi |
| Port rangkaian | Tiada port rangkaian terbenam |
Spesifikasi pengedar yang diterbitkan melaporkan angka kuasa dan persekitaran standard di atas, manakala dokumentasi Automasi Rockwell harus kekal sebagai rujukan untuk keperluan pemasangan dan pensijilan yang tepat bagi aplikasi keselamatan. :contentReference[oaicite:4]{index=4}
1756-L8SP adalah relevan di mana sahaja seni bina keselamatan GuardLogix 5580 digunakan untuk menyepadukan kawalan keselamatan dengan sistem automasi industri yang lebih besar. Persekitaran biasa boleh termasuk pembuatan, pembinaan mesin, pengendalian bahan, pengeluaran automotif, pembungkusan dan pemasangan berkaitan proses.
Modul itu sendiri tidak menentukan fungsi keselamatan. Sebaliknya, ia membentuk sebahagian daripada sistem keselamatan lengkap yang mungkin termasuk peranti input keselamatan, peranti keluaran keselamatan, pemacu, motor, peralatan pengawal, peranti henti kecemasan dan logik keselamatan khusus aplikasi.
Pemasangan yang betul bermula dengan keserasian sistem dan bukannya hanya memasukkan modul ke dalam slot yang tersedia. Sebelum penggantian atau pentauliahan, jurutera hendaklah mengesahkan casis, pengawal GuardLogix utama, semakan perisian tegar, konfigurasi projek dan dokumentasi berkaitan keselamatan.
Modul gantian tidak boleh dipilih semata-mata kerana nombor katalog kelihatan serupa. GuardLogix, ControlLogix, dan generasi pengawal terdahulu boleh mempunyai perkakasan yang serupa secara visual tetapi peranan fungsi yang berbeza.
Apabila sistem GuardLogix melaporkan masalah yang melibatkan rakan kongsi keselamatan, kakitangan penyelenggaraan harus terlebih dahulu menentukan sama ada isu itu berkaitan dengan perkakasan, konfigurasi, perisian tegar, komunikasi casis atau sistem keselamatan yang lebih luas.
| Keadaan yang Diperhati | Item untuk Semak |
|---|---|
| Kesalahan pengawal atau rakan kongsi | Status pengawal, diagnostik modul, keserasian perisian tegar dan konfigurasi projek |
| Status keselamatan yang tidak dijangka | I/O Keselamatan, logik aplikasi, peranti medan dan diagnostik tugas keselamatan |
| Modul tidak diiktiraf | Tempat duduk casis, identiti perkakasan, keserasian semakan dan konfigurasi |
| Sistem gagal selepas penggantian | Nombor katalog, perisian tegar, semakan projek, gandingan pengawal dan pengesahan keselamatan yang betul |
Pasukan penyelenggaraan harus mendokumenkan identiti perkakasan asal dan semakan pengawal sebelum menggantikan modul. Langkah mudah ini boleh mengurangkan kelewatan pentauliahan dengan ketara, terutamanya dalam sistem pengeluaran lama di mana dokumentasi projek asal mungkin tidak lengkap.
Mendapatkan pengawal industri adalah berbeza daripada membeli produk elektronik pengguna konvensional. Pembeli perlu mempertimbangkan nombor bahagian yang tepat, keadaan perkakasan, maklumat semakan, ketersediaan, dokumentasi, syarat waranti dan keserasian aplikasi.
Untuk Allen-Bradley 1756-L8SP, pembeli hendaklah mengesahkan sekurang-kurangnya maklumat berikut sebelum membuat pesanan:
Automasi Cahaya Terapung Trade Co.,Ltd. boleh menyokong pembeli automasi industri yang memerlukan bantuan mengenal pasti komponen automasi dan mendapatkan peralatan gantian. Apabila meminta sebut harga, memberikan nombor katalog lengkap dan maklumat papan nama yang tersedia boleh membantu mengurangkan komunikasi yang tidak perlu dan meningkatkan ketepatan pengenalan sebahagian.
Tidak. 1756-L8SP ialah Pengawal Rakan Kongsi Keselamatan yang digunakan dalam seni bina keselamatan GuardLogix 5580. Ia tidak boleh dianggap sebagai pemproses ControlLogix tujuan am yang tersendiri. Rockwell Automation menyenaraikannya dalam keluarga pengawal keselamatan GuardLogix 5580. :contentReference[oaicite:6]{index=6}
1756-L8SP direka bentuk untuk berfungsi dengan pengawal keselamatan utama GuardLogix 5580 yang serasi, termasuk ahli keluarga 1756-L81ES melalui 1756-L85ES. Keserasian yang tepat harus disahkan terhadap dokumentasi Automasi Rockwell semasa dan semakan perisian tegar yang dipasang. :contentReference[oaicite:7]{index=7}
Spesifikasi produk yang tersedia mengenal pasti 1756-L8SP sebagai tidak mempunyai port rangkaian terbenam. Peranannya adalah sebagai rakan kongsi keselamatan dalam casis ControlLogix dan bukannya sebagai pengawal rangkaian kendiri. :contentReference[oaicite:8]{index=8}
Sistem GuardLogix 5580 dikonfigurasikan dan diprogramkan menggunakan Studio 5000 Logix Designer. Versi perisian yang tepat dan keperluan keserasian harus disemak terhadap perisian tegar pengawal dan keperluan projek.
Penggantian perkakasan tidak boleh dianggap sebagai prosedur pasang dan main yang mudah untuk aplikasi keselamatan. Penggantian hendaklah disemak terhadap pengawal sedia ada, perisian tegar, konfigurasi projek, keperluan keselamatan dan prosedur pentauliahan.
Dokumentasi teknikal Rockwell Automation menyatakan bahawa konfigurasi GuardLogix 5580 yang ditentukan menggunakan 1756-L8SP boleh menyokong keupayaan sehingga SIL 3 dan Kategori 4 / Tahap Prestasi e di bawah syarat yang berkenaan. Pensijilan bergantung pada sistem lengkap, perisian tegar yang ditentukan, seni bina dan pelaksanaan dan bukannya pada 1756-L8SP sahaja. :contentReference[oaicite:9]{index=9}
Allen-Bradley 1756-L8SP menduduki kedudukan khusus dalam platform GuardLogix 5580. Daripada berfungsi sebagai PLC bebas, ia berfungsi sebagai rakan kongsi keselamatan dalam seni bina GuardLogix yang serasi, membantu menyediakan struktur pemprosesan yang diperlukan untuk aplikasi keselamatan berintegriti tinggi.
Bagi jurutera, pertimbangan paling penting ialah keserasian sistem, gandingan pengawal, perisian tegar, keperluan casis, reka bentuk aplikasi keselamatan dan pengesahan. Untuk pasukan pembelian, pengesahan nombor bahagian yang tepat, keadaan produk, kebolehkesanan, jaminan dan keperluan penghantaran boleh menjadi sama penting.
Pemahaman yang jelas tentang 1756-L8SP boleh membantu mengurangkan penggantian yang salah, memendekkan masa penyelesaian masalah dan menjadikan penyelenggaraan automasi industri lebih mudah diramal. Sama ada anda merancang pemasangan GuardLogix baharu atau mendapatkan penggantian untuk barisan pengeluaran sedia ada, pengenalan produk yang tepat harus sentiasa datang sebelum pembelian dan pentauliahan.
